راهنمای جامع خرید و مشخصات تریلر و فوم مانیتور
در حریق‌های صنعتی سنگین، تجهیزات معمولی آتش‌نشانی کارایی لازم را ندارند و خطرات جانی بالایی برای پرسنل ایجاد می‌کنند. تریلر مانیتور و فوم مانیتور به عنوان سامانه‌های سیار اطفای حریق پرقدرت، امکان پاشش حجم بالای آب و فوم را از فاصله‌ای ایمن فراهم می‌سازند. در این مقاله، به بررسی کامل مشخصات فنی، انواعی از تریلرهای مانیتور و استانداردهای انتخابی برای ایمن‌سازی سایت‌های صنعتی می‌پردازیم.
۱. تریلر مانیتور و فوم مانیتور چیست و چه تفاوتی با تجهیزات عادی دارند؟
در حریق‌های صنعتی بزرگ، به‌ویژه آتش‌سوزی‌های کلاس B (مایعات اشتعال‌پذیر مانند بنزین، نفت و گازوئیل) و کلاس C (گازها)، دمای محیط در چند دقیقه اول به بیش از ۱۰۰۰ درجه سانتی‌گراد می‌رسد. در این سناریوها، استفاده از نازل‌های دستی و حضور نزدیک آتش‌نشانان عملاً غیرممکن است.

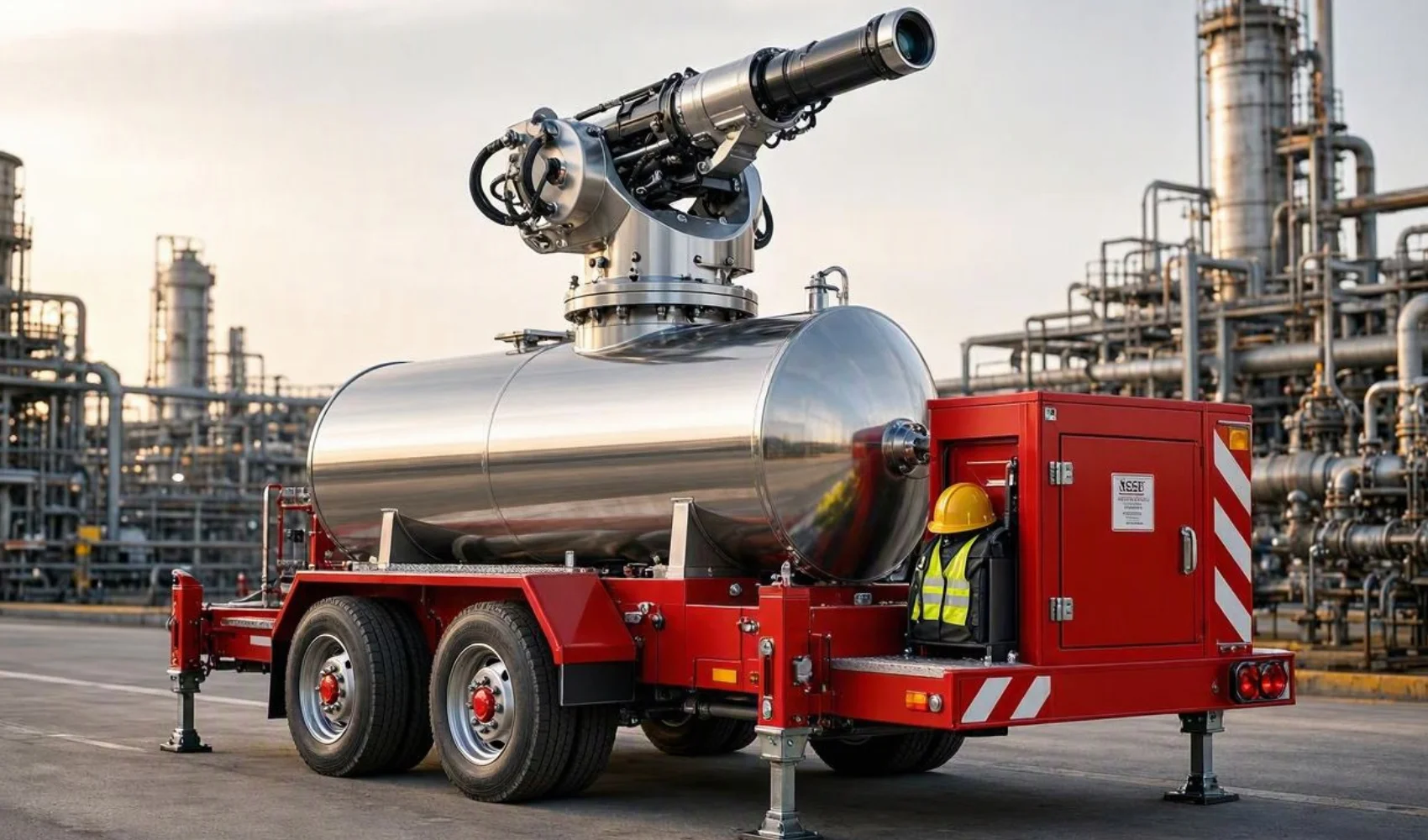

تریلر مانیتور (Monitor Trailer) یک سامانه سیار قدرتمند است که مانیتور اطفای حریق (با دبی خروجی بالا) روی یک شاسی چرخ‌دار مستقر شده است. این دستگاه به خطوط آبرسانی تحت فشار یا خودروهای اطفای حریق متصل می‌شود و آب یا فوم را از فاصله‌ای ایمن (برد پرتاب ۴۰ تا ۷۰ متر) روی کانون حریق می‌پاشد.
فوم مانیتور (فوم تریلر) علاوه بر مانیتور، به مخزن ذخیره فوم، سیستم اینداکتور (میکسر خودکار آب و فوم) و لوله‌کشی‌های مربوطه مجهز است تا بدون نیاز به تجهیزات جانبی اضافی، محلول اطفای فوم را آماده و پاشش کند.
۲. تفکیک تجهیزات اطفای آبی و فوم؛ بررسی اجزای اختصاصی و مشترک
یکی از اشتباهات رایج در طراحی سیستم‌های ایمنی صنعتی، یکسان فرض کردن تجهیزات اطفای آبی و فوم است. اگرچه ظاهر شلنگ‌ها و مانیتورها شبیه به هم است، اما مکانیزم عملکرد آن‌ها کاملاً متفاوت است:
- تجهیزات اختصاصی سیستم‌های فوم:
- اینداکتور (Inductor / Proportioner): قطعه‌ای که با استفاده از پدیده ونتوری، درصد مشخصی از مایع فوم (معمولاً ۳٪ یا ۶٪) را وارد جریان آب می‌کند.
- پیکاپ تیوب (Pickup Tube): لوله مکش فوم از مخزن به اینداکتور.
- بلدر تانک (Bladder Tank): مخزن تحت فشاری که فوم را بدون مخلوط شدن مستقیم با آب نگهداری می‌کند.
- نازل فوم‌ساز (Foam Branchpipe): نازلی که هوا را با مخلوط آب و فوم ترکیب کرده تا حباب‌های فوم تشکیل شوند.
- تجهیزات مشترک سیستم‌های آبی و فوم:
- مانیتور آتش‌نشانی: پایه و لوله اصلی پاشش.
- کوپلینگ‌ها و اتصالات: مانند اتصالات BS، Storz یا فلنجی.
- شاسی و تریلر: ساختار حمل‌کننده سیستم.
۳. انواع تریلرهای مانیتور بر اساس نیاز عملیاتی سایت‌های صنعتی
انتخاب نوع تریلر مانیتور مستقیماً به استراتژی اطفای حریق و زیرساخت‌های سایت شما بستگی دارد:
الف) تریلر مانیتور بدون مخزن (پورتابل/پشتیبان)
این مدل فاقد مخزن ذخیره فوم روی شاسی است.
- روش کار: آب یا محلول فوم از طریق شلنگ‌های آتش‌نشانی یا منیفولد عقب تریلر از شیرهای هیدرانت سایت یا خودروهای اطفاء تامین می‌شود.
- مزایا: وزن پایین، قابلیت جابه‌جایی سریع توسط ۲ نفر، قیمت مناسب‌تر.
- بهترین کاربرد: پالایشگاه‌ها و مراکزی که شبکه هیدرانت سرتاسری و پرفشار دارند.
ب) تریلر مانیتور با مخزن ذخیره فوم (فوم تریلر مستقل)
این سامانه یک واحد اطفای حریق کاملاً خودکفا است.
- روش کار: مخزن فوم استیل (معمولاً ۵۰۰ تا ۲۰۰۰ لیتر) روی شاسی نصب شده و به اینداکتور متصل است. در لحظه حادثه، با اتصال خط آب به تریلر، عملیات پاشش فوم بلافاصله آغاز می‌شود.
- مزایا: عدم نیاز به بشکه‌ها یا مخازن مجزای فوم در محل حادثه و سرعت عمل بسیار بالا.
- بهترین کاربرد: مخازن نگهداری سوخت، پتروشیمی‌ها، و نیروگاه‌ها.
ج) تریلر مانیتور باکس‌دار (تجهیزات‌محور)
در عملیات‌های طولانی، دسترسی سریع به قطعات یدکی و ابزارها چالشی بزرگ است.
- روش کار: علاوه بر مانیتور یا مخزن، یک جعبه (باکس) اختصاصی مقاوم روی شاسی تعبیه شده است که ابزارهایی مانند آچار کوپلینگ، شلنگ‌های اضافه، نازل‌های زاپاس و تجهیزات فردی در آن قرار می‌گیرد.
- بهترین کاربرد: سایت‌های وسیع صنعتی که فاصله زیادی تا ایستگاه مرکزی آتش‌نشانی دارند.
۴. مشخصات فنی استاندارد در انتخاب تریلر و فوم مانیتور
هنگام بررسی و کارشناسی فنی تریلرهای مانیتور، الزامات و پارامترهای زیر باید مورد ارزیابی قرار گیرند:
- دبی جریان (Flow Rate): ۵۰۰ تا ۳۰۰۰ لیتر در دقیقه (تعیین‌کننده حجم پاشش آب/فوم در دقیقه).
- برد پرتاب (Throw Range): آب تا ۶۵ متر و فوم تا ۶۰ متر برای ایجاد فاصله ایمن برای پرسنل.
- فشار کاری و تست: فشار کاری ۱۰ بار و فشار تست ۱۶ بار برای تضمین مقاومت لوله‌کشی در برابر فشار بالا.
- دامنه حرکتی: ۳۶۰ درجه افقی و ۱۵- تا ۷۵+ درجه عمودی برای امکان نشانه‌گیری دقیق در ارتفاعات.
- جنس مانیتور: آلومینیوم آلیاژی یا فسفر برنز جهت مقاومت در برابر خوردگی آب دریا و مواد شیمیایی.
- جنس مخزن فوم: استنلس استیل SS316L یا SS304L جهت جلوگیری از آسیب شیمیایی فوم‌های اسیدی/بازی.
- سیستم تثبیت (استابلایزر): حداقل ۲ جک فلکه‌ای مقاوم جهت خنثی کردن نیروی عکس‌العمل پاشش آب.
۵. چگونگی محاسبه دبی و برد پاشش در عملیات واقعی
یکی از نکات کلیدی در مهندسی ایمنی، محاسبه نیروی عکس‌العمل (Recoil Force) و میزان افت فشار در مسیر پاشش است.
نیروی عکس‌العمل پاشش:
وقتی آب با فشار ۱۰ بار و دبی ۲۰۰۰ لیتر در دقیقه از مانیتور خارج می‌شود، نیرویی در خلاف جهت پاشش به تریلر وارد می‌شود. اگر جک‌های تثبیت‌کننده (استابلایزر) به درستی باز و روی زمین محکم نشوند، این نیرو می‌تواند تریلر را واژگون کند.
افت فشار در سیستم اینداکتور:
سیستم‌های مخلوط‌کننده فوم (اینداکتورها) به دلیل ایجاد جریان ونتوری، بین ۳۰ تا ۳۵ درصد افت فشار ایجاد می‌کنند. بنابراین اگر فشار ورودی آب از هیدرانت یا پمپ کمتر از ۷ بار باشد، مکش فوم به درستی انجام نشده و ترکیب آب و فوم استاندارد نخواهد بود.
۶. انتخاب نوع فوم اطفای حریق متناسب با فوم مانیتور
عملکرد فوم مانیتور کاملاً وابسته به مایع فوم مصرفی است:
۱. فوم AFFF (Aqueous Film Forming Foam): ایجاد لایه نازک آب روی سطح مایعات سوختی و خفه کردن سریع آتش بنزین و گازوئیل.
۲. فوم AR-AFFF (Alcohol-Resistant): مخصوص حریق الکل‌ها و حلال‌های قطبی (متانول، اتانول، استون) که از حل شدن فوم در الکل جلوگیری می‌کند.
۳. فوم‌های پروتئینی (FP): دارای مقاومت حرارتی بسیار بالا و مناسب برای مخازن بزرگ نفتی.
۷. چک‌لیست بازرسی و نگهداری دوره‌ای (Preventive Maintenance)
برای اطمینان از آماده‌به‌کار بودن تریلر مانیتور در شرایط اضطراری، انجام بازرسی‌های زیر بر اساس جدول زمانی الزامی است:
- بازرسی ماهانه:
- کنترل فشار باد و سلامت لاستیک‌ها و چرخ‌ها.
- بررسی سطح مایع فوم از روی نشانگر مخزن.
- بازرسی چشمی شیرآلات، اتصالات و عدم وجود نشتی.
- بازرسی ۶ ماهه:
- گریس‌کاری مفاصل چرخشی مانیتور (زوایای افقی و عمودی).
- چک کردن عملکرد روان جک‌های تثبیت‌کننده و هوک بکسل.
- بازرسی سالانه (تست عملیاتی):
- تست هیدرواستاتیک لوله‌کشی با فشار ۱۶ بار.
- نکته بسیار مهم: پس از هر بار تست یا عملیات با فوم، حتماً باید مسیر اینداکتور و لوله‌کشی فوم با آب شیرین شسته شود (Flushing) تا از رسوب و خشک شدن فوم در مجاری جلوگیری گردد.
۸. سوالات متداول کاربران (FAQ)
سؤال ۱: تفاوت تریلر مانیتور با موبایل فوم چیست؟ موبایل فوم‌ها معمولاً مخازن کوچک‌تر (۱۰۰ تا ۳۰۰ لیتر) با چرخ‌های دستی کوچک دارند که برای حریق‌های شهری یا سالن‌های سرپوشیده استفاده می‌شوند. اما تریلر مانیتور دارای شاسی سنگین، مخازن بزرگ‌تر (تا ۲۰۰۰ لیتر) و برد پرتاب تا ۶۰ متر است و برای پالایشگاه‌ها و فضاهای باز صنعتی کاربرد دارد.
سؤال ۲: آیا می‌توان روی تریلر مانیتور فقط از آب استفاده کرد؟ بله، در تریلرهای فوم مانیتور با بستن شیر اینداکتور، سیستم کاملاً به حالت اطفای آبی تغییر یافته و می‌توانید بدون مصرف فوم، از پاشش خالص آب استفاده کنید.
سؤال ۳: سایز ورودی‌های تریلر مانیتور چقدر است؟ ورودی‌ها بر حسب سفارش از ۲ تا ۴ ورودی با سایز ۲.۵ اینچ یا ۴ اینچ و با کوپلینگ‌های استاندارد BS یا Storz طراحی می‌شوند.
۹. جمع‌بندی و راهنمای انتخاب تجهیزات
تریلر مانیتور و فوم مانیتور ابزارهای حیاتی برای حفاظت از زیرساخت‌های پالایشگاهی، پتروشیمی و صنعتی هستند. انتخاب درست نوع تریلر (بدون مخزن، مخزن‌دار یا باکس‌دار) و جنس متریال بدنه (استیل یا فسفر برنز) باید بر اساس شرایط اقلیمی، نوع مواد سوختی موجود در سایت و فشار شبکه آبرسانی انجام گیرد.
کارشناسان و متخصصان ایمنی صنعتی در مجموعه لوتوس می‌توانند با تحلیل سناریوهای خطر در سایت شما، دقیق‌ترین مشخصات فنی و تجهیزات اطفای حریق سیار را برای ارتقای سطح ایمنی واحد صنعتی پیشنهاد دهند.
